DC-DC 降压转换器
Step-down DCDC converter
下载datasheet
参与购物车
珍藏
- 产品介绍
- 技术资料
- 参数对比
产品特点
个性：
- 通过汽车利用认证
- 通过 AEC-Q100 认证，了局如下：
- 器件温度等级 1：环境工作温度领域 -40°C 至 125°C
- 器件 HBM ESD 等级：H2
- 器件 CDM ESD 等级：C3B
- 宽输入电压领域： 2.9V-18V
- 输出电压领域： 0.6V-7V
- 集成高侧/低侧功率 MOSFET，导通电阻： 15mΩ/5mΩ
- 固定软启动功夫： 0.8ms
- 固定开关频率： 2.2MHz
- 可选工作模式： PFM、USM 和 FCCM
- 可选电流限度： 8A、10A、14A
- 逐周期电流限度
- 输出过压；
- 过温；

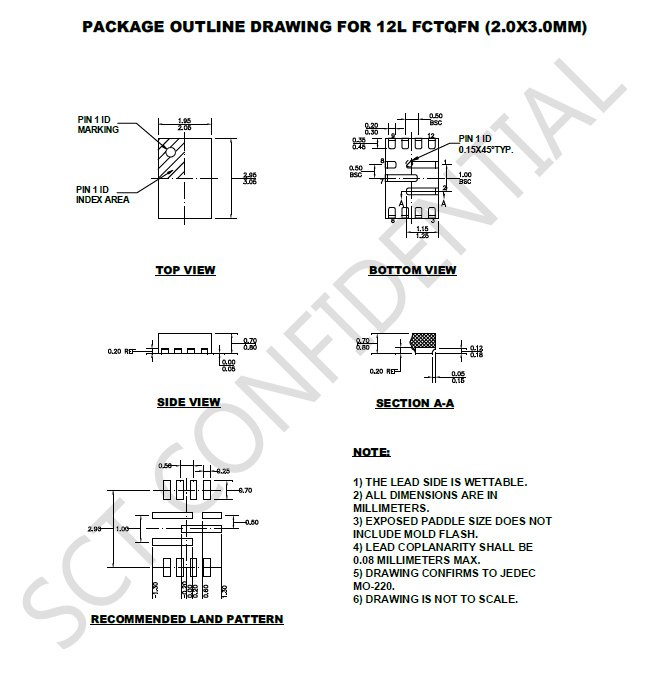

- 选取 QFN2×3-12L 封装
描述：
SCT2261Q 是一款高效同步降压型 DC-DC 转换器，拥有 2.9V-18V 的输入电压领域，可调输出电压最低至 0.6V。它选取节俭空间的 2mm×3mm QFN 封装，可提供 6A 的陆续输出电流。该器件齐全集成炼侧和低侧功率 MOSFET，其导通电阻别离为 15mΩ 和 5mΩ，以最大限度地降低导通损耗。
SCT2261Q 选取恒定导通功夫（COT）节造，可实现急剧瞬态响应并易于环路不变？厥敝悠德使潭ㄎ 2.2MHz，以优化滤波器尺寸和输出电压纹波。该器件提供固定的 0.8ms 软启动功夫，可预防输出电压爬升启动期间的浪涌电流。Power Good 引脚为开漏输出，批示输出电压是否处于稳压领域内。
SCT2261Q 拥有 MODE 引脚，可选择脉冲频率调造（PFM）工作模式以实现轻载省电，或选择超声波模式（USM）使开关频率在轻载或无负载前提下维持在可听频率领域以上，或选择强造陆续导通模式（FCCM）以获得较幼的输出纹波。
完整的；ぶ澳茉毯鞅；ぁ⑶费贡；ず腿裙囟。

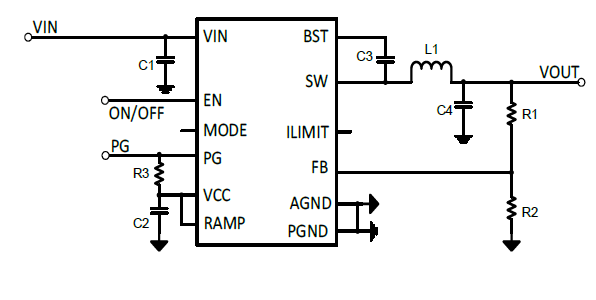

该转换器所需表部元件极少，选取 QFN2×3-12L 封装。
利用：
- 汽车信息娱乐系统
- 信息娱乐与座舱系统
- 固态驱动器
- 便携式仪器
- 工业电源
